UX Special vontatott szántóföldi permetezőgép

Egyszerre rendkívül könnyű, rendkívül stabil és rendkívül kompakt

Az AMAZONE szórókeretek a speciális profilépítési módnak köszönhetően egyidejűleg különlegesen könnyűek és különlegesen merevek. A szórókeretek 21 és 48 m közötti munkaszélességének köszönhetően a gépek optimálisan illeszthetők az üzemi struktúrához. A kiváló minőség még igen nagy területteljesítmény esetén is hosszú élettartamot szavatol.

A kis szállítási méretek, például az akár csupán 2,40 m szállítási szélesség, hozzájárul a biztonságos közúti szállításhoz.

Minden a helyén: A szórókeret játékmentesen van rögzítve a helyén szállítási helyzetben. A lökéseket a szántóföldön és szállítási helyzetben is kirugózza a paralelogramma-felfüggesztés. Ez rendkívül komfortos és mindenekelőtt biztosítja a szórókeret hosszú élettartamát.

1. Rögzített támasz
2. Rugózott támasz

A szórókeretről nem csöpög permetlé a traktorra. A szórókeret nem ér hozzá a vezetőfülkéhez sem.

Koncentrálhat a fontos dolgokra: az útra Ön előtt
Teljes mértékben a vezetésre koncentrálhat. Közúti forgalomban az átláthatóság példamutató. Ahol a traktor elfér, ott elfér a vontatott permetező is. Nincsenek kiálló alkatrészek, nem sérülhet meg a szórókeret.

A szórókeret gyártásban való évtizedes tapasztalat kifizetődik: a kúpos csuklócsap egy átgondolt szórókeret filozófia intelligens központja! A szórókeret hézagmentesen ül a kúpos csuklócsapon, és évek múltán is optimális szórókeret-működést biztosít a felhasználó részére.

A nemesacél alapkivitelben történő alkalmazása, az autóipari szabvány szerinti katódos merítőfestés, valamint a műanyagok és az alumínium célszerű használata garantálják a hosszú élettartamot.

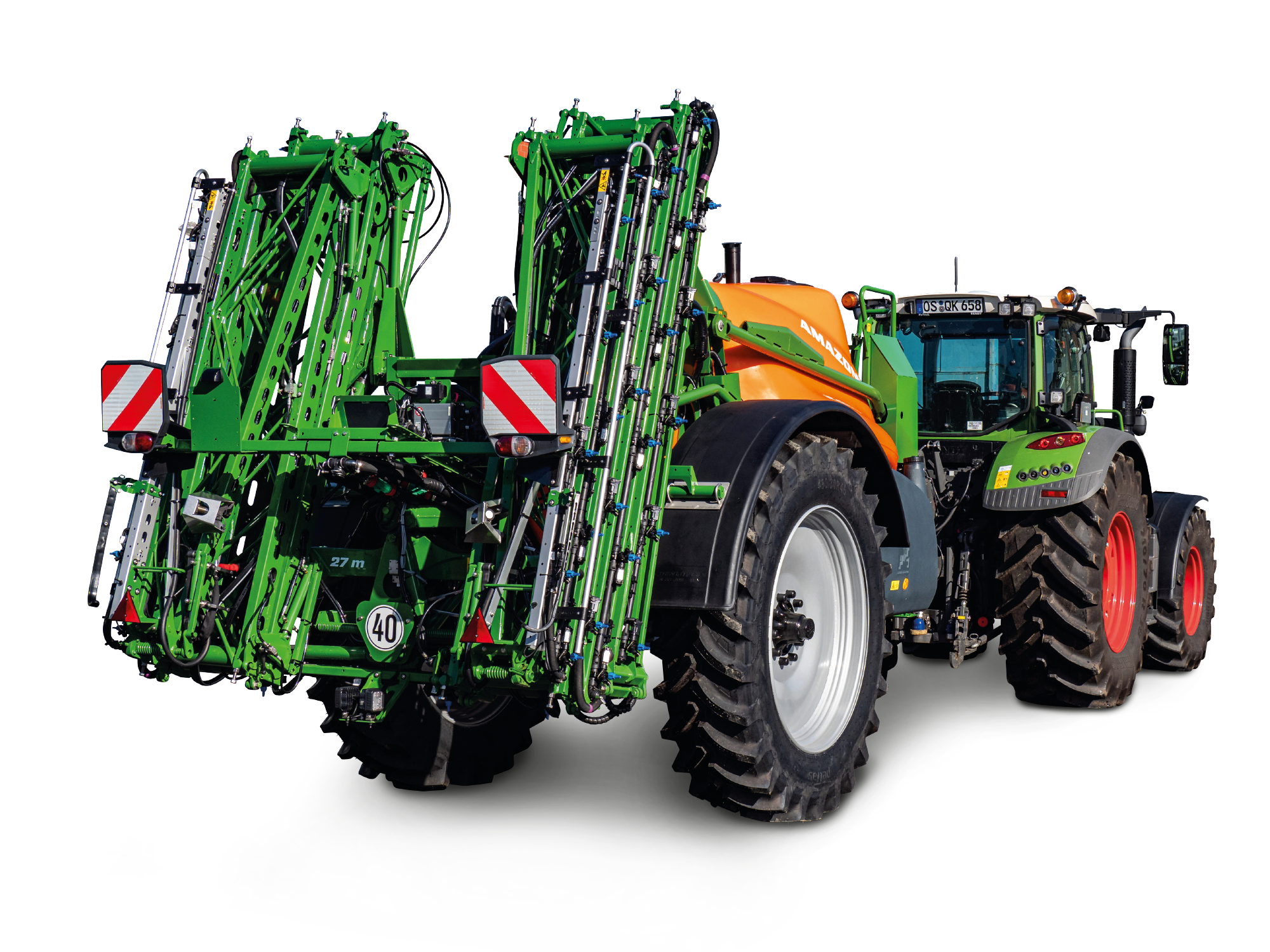

Szuper kompakt az úton

Szuper keskeny szállítási szélesség, csak 2,40 m az összes Super-S2 szórókeretnél: 15 – 18 – 20 – 21 – 24 – 27 – 28 m. A Super-S2 szórókeret összecsukását és szétnyitását erős hidraulikus munkahengerek végzik, teljesen automatikusan. Szállítási helyzetben a szórókeret nagyon kompakt módon a permetező mögött helyezkedik el, így a szállítási szélesség csak 2,40 m. A Super-S2 szórókeret kivételes stabilitását az akár 140 mm széles, többszörösen hajlított idomacélok biztosítják.

A Super-S2 szórókeretek szériafelszereltségébe tartozik:

• a szórókeret központi lengőkaros kivitelű, így a szórókeret vezetése lejtős területen és sík területen is optimális,
• rugózó és lengéscsillapító alkatrészek kombinációja a rugalmas felfüggesztésben a függőleges irányú erőhatások ellen,
• integrált, féklemezekből és szilentblokkokból álló csillapítórendszer a vízszintes forgómozgások csillapításához.

A paralelogrammában elhelyezett hidroakkumulátorokkal megoldott lengéscsillapított felfüggesztés vezeti biztonságosan a Super-S2 szórókeretet megfelelő távolságban a célterület fölé.

Super-S2 szórókeret-felfüggesztés:

1. Központi inga
2. Rugós lengéscsillapító rendszer a vízszintes keretmozgások csökkentéséhez
3. Szórókeret reteszelése
4. A függőleges rezgéseket csökkentő rugós csillapítórendszer
5. Haladási irányra merőleges csukló

Vezessen biztonságosan!
Közúti forgalomban az átláthatóság példamutató. Ahol a traktor elfér, ott elfér a szórókeret is. Nincsenek kiálló alkatrészek, nincsenek szórókeret sérülések, a lehető legkisebbek a szállítási méretek.

Minden a helyén!
A szórókeretet stabilan tartja a szállítókampó. Nincs csapkodás, nincsenek kopásra hajlamos szórókeret támaszok a traktoron. A gyors haladás nem probléma.

Dolgozzon tisztán!
A szórókeretről nem csöpög permetlé a traktorra vagy a kezelőközpontra, és a szórókeret nem ér hozzá a vezetőfülkéhez sem.

1. 15/12/7 m
2. 16/12/7 m
3. 18/13/7 m
4. 20/17/13/7 m
5. 21/17/13/7 m
6. 21/15/11/7 m
7. 24/18/13/7 m
8. 25/22/18/13 m
9. 27/21/15/11/7 m
10. 27/23/18/13/7 m
11. 28/23/18/13/7 m

Első osztályú Super-L szórókeret – mindig nyugodt és precíz

A központi lengő felfüggesztésnek köszönhetően a Super-L szórókeretek vezetése már szériafelszereltségben is első osztályú.

Előnyei:

• különösen hosszú központi lengőkar a legnagyobb szórókeretek paralelogramma-felfüggesztéséhez
• rugózó és lengéscsillapító alkatrészek kombinációja a rugalmas felfüggesztésben a függőleges irányú erőhatások ellen
• integrált, féklemezekből és szilentblokkokból álló csillapítórendszer a vízszintes forgómozgások csillapításához

Super-L2 szórókeret 21 és 36 m közti munkaszélességekkel
A Super-L2 szórókeret különleges jellemzője a rendkívül kicsi szállítási szélesség akár 36 m munkaszélességig.

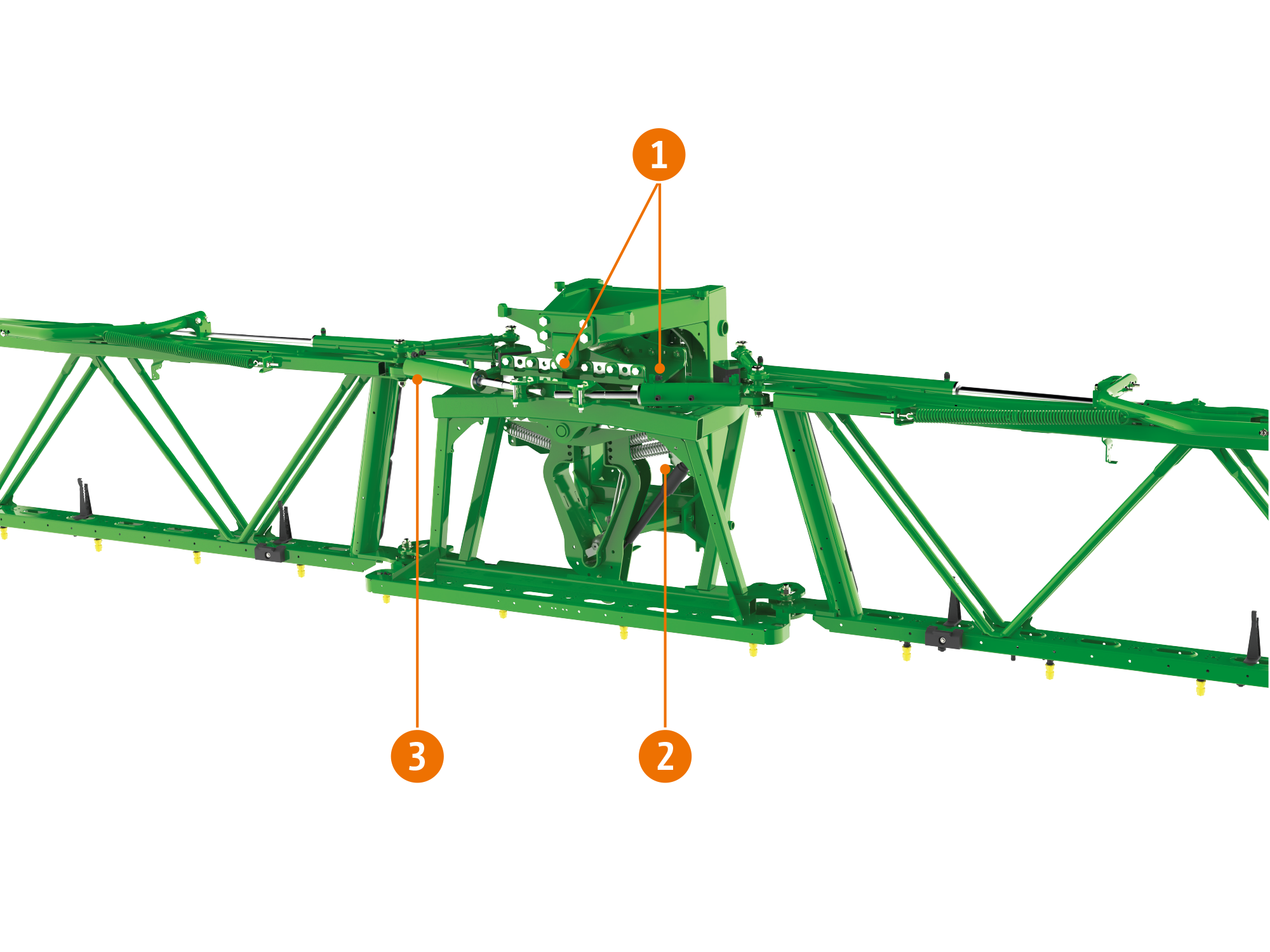

1. Rugós lengéscsillapító rendszer a vízszintes keretmozgások csökkentéséhez
2. A függőleges rezgéseket csökkentő rugós csillapítórendszer
3. Oldalszög-beállítás munkahengere

1. 21/15/9 m
2. 24/19/10 m
3. 27/19/10 m
4. 27/22/15/8 m
5. 28/19/10 m
6. 28/22/15/8 m
7. 30/24/15/8 m
8. 32/26/19/10 m
9. 33/26/19/10 m
10. 33/27/21/12 m
11. 36/28/19/10 m
12. 36/30/24/12 m

Az egyoldali összecsukás az AmaSpray⁺ vagy egy ISOBUS-Terminál segítségével hidraulikusan történhet.

Az előzetesen kiválasztott összecsukás nagy rugalmassága lehetővé teszi az összes keretszakasz egyenkénti becsukását. Akár a bal, akár a jobb oldalról van szó, mindkettő egymástól függetlenül külön becsukható, hogy a terület minden adottságához igazodni lehessen.

Minden hidraulikus funkció megbízhatóan és egyszerűen vezérelhető a traktor vezetőfülkéjéből az ISOBUS terminál segítségével. Joystickkal különösen komfortos a gép kezelése.

A következő funkciók lehetségesek
Magasságállítás, összecsukás/szétnyitás, egyoldali összecsukás csökkentett menetsebességnél (max. 6 km/h), szórókeret-szélesség csökkentése, dőlésszög-beállítás.

A Profi 1 funkcióin felül a Profi 2 hidraulika lehetővé teszi a szórókeret oldalszög-beállítását oldalanként függetlenül is.

1. Egyoldali összecsukás
   (előválasztó, Profi 1 vagy Profi 2 hidraulikával)
2. Oldalszög-beállítás
   (Profi 2 hidraulika)

A szériában elérhető AutoLift automatikus szórókeret-kiemeléssel a szórókeret a gép minden kikapcsolásakor a kívánt magasságba emelkedik. A permetezés indításakor újra visszasüllyed a célmagasságba. Ez csökkenti a szórókeret sérülésének veszélyét a fordulókban.

• A szórókeret automatikus leeresztése a GPS-Switch egységben
  A kezelő terminál GPS-Switch egységében a szórókeret süllyesztése már a nem kezelt terület elérése előtt elkezdhető. Ezáltal a szórókeret a fúvókák kinyitásakor már munkamagasságban áll. Ennek feltétele, hogy a GPS-Switch-ben meg legyen adva a területhatár, valamint egy AMAZONE ISOBUS terminál.

1. Munkamagasság
2. Fordulómagasság

Az UX vontatott permetezők Super-L szórókereteihez az AMAZONE opcionálisan kínálja a teljesen automatikus DistanceControl keretvezetést 2 db vagy a DistanceControl plus keretvezetést 4 db érzékelővel. Erősen eltérő fejlettségű növényállomány vagy részlegesen megdőlt gabona esetén megtörténhet, hogy a szórókeret 2 érzékelős felszereltségnél a növényállományba merül. Ebben az esetben a négy érzékelős felszereltség jelenti a megoldást. Az érzékelők elektromosan párhuzamos kapcsolásúak, és azt az érzékelőt veszi figyelembe a rendszer, amely a célterülethez a legközelebb van.

A vezető a megfelelő növényvédelemre, a számítógép pedig az optimális szórókeret-vezetésre koncentrál!

A DistanceControl szórókeret-vezetés előnyei

• Teljesen automatikus szórókeret-vezetés magasságvezetéssel, dőlésszög-beállítással és szórókeret felemeléssel a fordulóban
• Automatikus kétoldali szórókeret oldalszög-beállítás (a Profi 2 hidraulikával kombinálva)

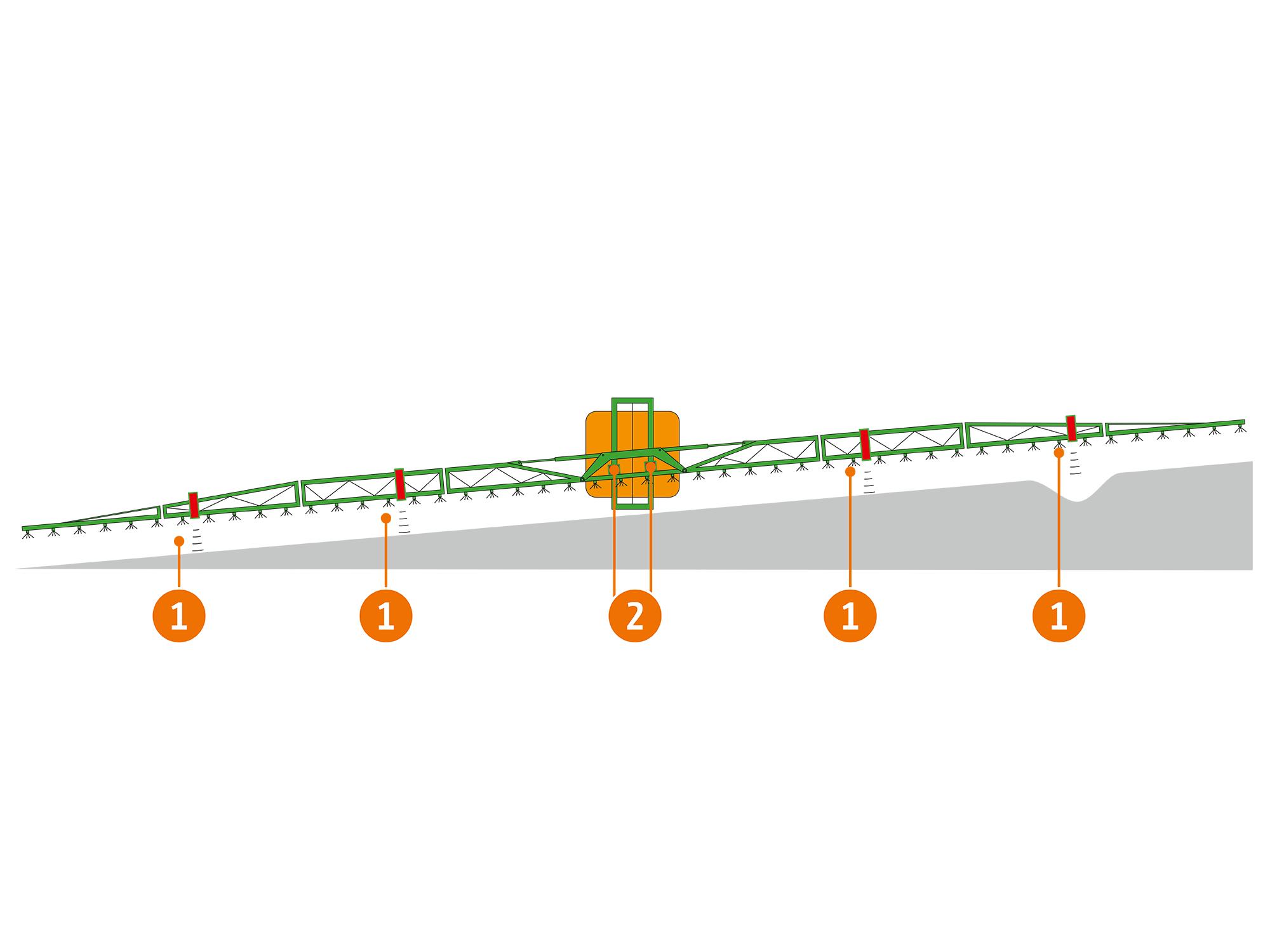

1. Ultrahangos érzékelők
2. Szögérzékelők
